การออกแบบดอกยางล้อรถไฟ: ทำไมล้อทรงกรวยจึงมั่นใจได้ถึงความมั่นคงบนทางโค้ง

ล้อรถไฟเป็นส่วนประกอบรับน้ำหนักที่สำคัญที่สุดในยานพาหนะที่ใช้รางรถไฟ รูปทรงของมันส่งผลโดยตรงต่อความปลอดภัย ความเสถียรในการขับขี่ ประสิทธิภาพการสึกหรอ และความสามารถในการต่อรองทางโค้ง

การทำความเข้าใจการออกแบบดอกยางล้อรถไฟถือเป็นสิ่งสำคัญสำหรับวิศวกรการรถไฟ ผู้ผลิตรางรถไฟ และผู้เชี่ยวชาญด้านการจัดซื้อ

1. ความเค้นสัมผัสล้อรถไฟและการกระจายโหลด

ล้อรถไฟรองรับน้ำหนักทั้งหมดของรถ อย่างไรก็ตามพื้นที่สัมผัสระหว่างดอกยางและรางมีขนาดเล็กมาก

ในขณะที่สัมผัส ความเครียดจากการสัมผัสสามารถเข้าถึงได้สูงถึง 1,000 MPa

เนื่องจากความเครียดจากการสัมผัสรางล้อและรางที่รุนแรง:

· ล้อรถไฟผลิตจากเหล็กหลอมที่มีความแข็งแรงสูง

· จำเป็นต้องมีความทนทานต่อการสึกหรอดีเยี่ยม

· ความต้านทานต่อความล้าเป็นสิ่งสำคัญสำหรับอายุการใช้งานที่ยาวนาน

· การรักษาความร้อนที่แม่นยำช่วยให้มั่นใจในความน่าเชื่อถือของโครงสร้าง

โครงสร้างเหล็กตันรับประกันความแข็งแรงและความทนทาน แม้ว่าจะเพิ่มน้ำหนักล้อและเสียงการหมุนก็ตาม

2. ดอกยางล้อรถไฟคืออะไร?

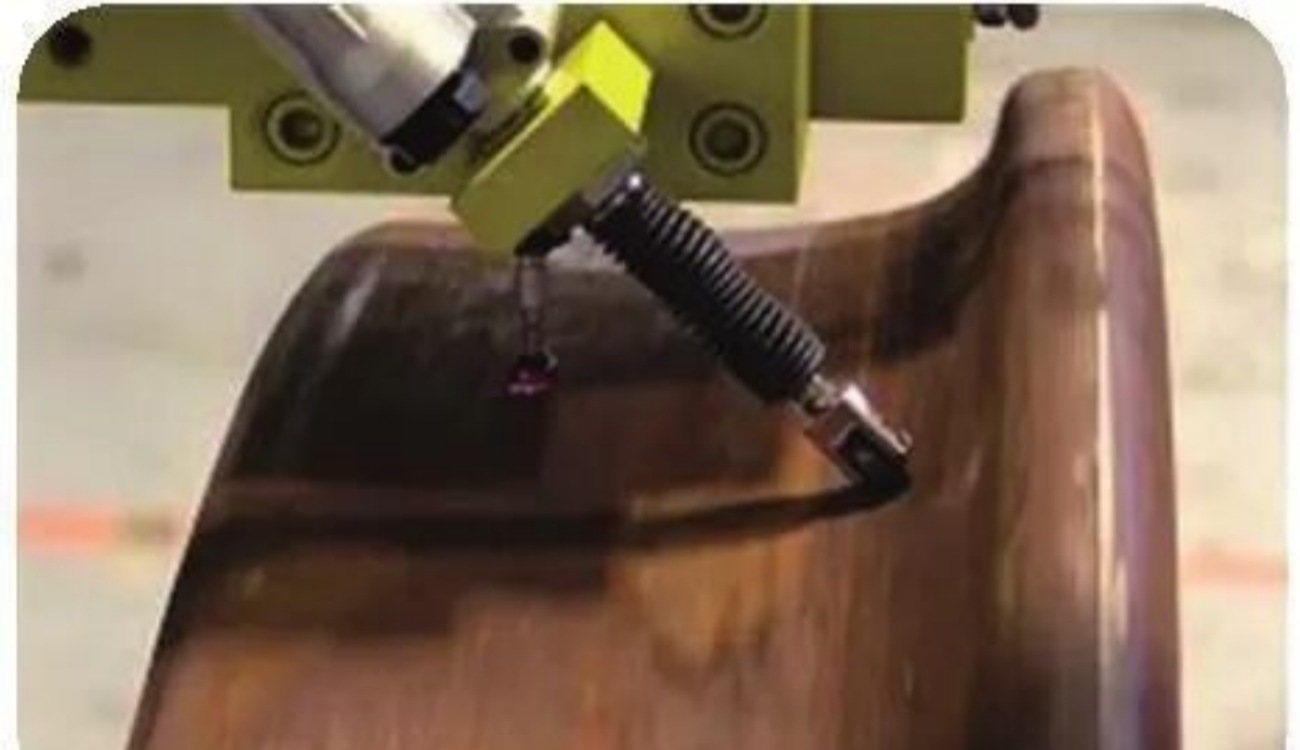

ดอกยางเป็นพื้นผิวกลิ้งของล้อรถไฟที่สัมผัสกับราง

ล้อรางรถไฟใช้โปรไฟล์ดอกยางทรงกรวยซึ่งแตกต่างจากพื้นผิวทรงกระบอก หน้าแปลนล้ออยู่ในตำแหน่งด้านในของราง และพื้นผิวดอกยางได้รับการออกแบบทางวิศวกรรมให้มีอัตราส่วนเทเปอร์เฉพาะ

อัตราส่วนดอกยางเทเปอร์มาตรฐาน

โดยทั่วไปดอกยางทรงกรวยประกอบด้วยโซนความลาดชัน 2 โซน:

· 1:20 เทเปอร์ (บางครั้ง 1:40 สำหรับรถไฟความเร็วสูง)

อยู่ห่างจากหน้าแปลนด้านในภายใน 48–100 มม.

นี่คือบริเวณหน้าสัมผัสรางล้อหลัก

· เรียว 1:100

อยู่ห่างจากหน้าแปลนเกิน 100 มม.

ส่วนนี้ให้การสนับสนุนเสถียรภาพรอง

รูปทรงเรขาคณิตแบบเทเปอร์คู่นี้มีบทบาทสำคัญในเสถียรภาพของยานพาหนะที่ใช้รางรถไฟ

3. เหตุใดล้อรถไฟจึงมีรูปทรงกรวยแทนที่จะเป็นทรงกระบอก

ถ้าล้อรถไฟเป็นทรงกระบอก การเคลื่อนที่ด้านข้างจะทำให้เกิดความไม่มั่นคง

ดอกยางทรงกรวยช่วยให้มีพฤติกรรมตั้งศูนย์เองโดยอัตโนมัติ

เมื่อชุดล้อเลื่อนออกจากเส้นกึ่งกลางของแทร็ก:

· รัศมีการหมุนของล้อเดียวเพิ่มขึ้น

· รัศมีการหมุนบน ล้อ ฝั่งตรงข้ามลดลง

· แรงคืนสภาพเกิดขึ้นเนื่องจากความแตกต่างของรัศมีการหมุน

หลักการทางเรขาคณิตนี้จะนำชุดล้อกลับไปที่กึ่งกลางรางโดยธรรมชาติ

เป็นผลให้:

· การสึกหรอของหน้าแปลนลดลง

· ปรับปรุงเสถียรภาพในการวิ่ง

· ค่าบำรุงรักษาลดลง

4. วิธีที่ล้อรถไฟผ่านโค้งโดยไม่มีส่วนต่าง

ล้อรถไฟถูกยึดไว้กับเพลาที่มั่นคง ซึ่งหมายความว่าล้อทั้งสองจะหมุนด้วยความเร็วเชิงมุมเท่ากัน

เมื่อเข้าโค้ง:

· ล้อด้านนอกต้องเดินทางได้ไกลขึ้น

· ล้อ ด้านในเคลื่อนที่ในระยะทางที่สั้นกว่า

โปรไฟล์ดอกยางทรงกรวยช่วยแก้ปัญหานี้โดยกลไก

เนื่องจากรัศมีหน้าสัมผัสของการกลิ้งแตกต่างกัน:

· ล้อ ด้านนอกวิ่งด้วยรัศมีการหมุนที่มีประสิทธิภาพมากขึ้น

· ล้อ ด้านในวิ่งด้วยรัศมีการหมุนที่มีประสิทธิภาพน้อยลง

ความแตกต่างนี้ช่วยให้รถไฟผ่านโค้งได้อย่างราบรื่นโดยไม่ลื่นไถลและไม่ต้องใช้ระบบเกียร์ดิฟเฟอเรนเชียล

เป็นหนึ่งในการออกแบบเครื่องกลที่มีประสิทธิภาพมากที่สุดในวิศวกรรมการรถไฟ

5. ความสำคัญทางวิศวกรรมของเรขาคณิตล้อ-ราง

การออกแบบดอกยางล้อส่งผลโดยตรงต่อ:

· ความปลอดภัยในการเจรจาต่อรองทางโค้ง

· อัตราการสึกหรอของล้อและราง

· เสถียรภาพในการปฏิบัติงานด้วยความเร็วสูง

· ขี่สบาย

· ช่วงเวลาการบำรุงรักษา

รูปทรงล้อรถไฟที่ได้รับการปรับปรุงให้เป็นพื้นฐานของเกวียนขนส่งสินค้า หัวรถจักร ระบบรถไฟใต้ดิน และรถไฟความเร็วสูงสมัยใหม่
